Pilot H4 BT--電動汽車(EV)電池測試

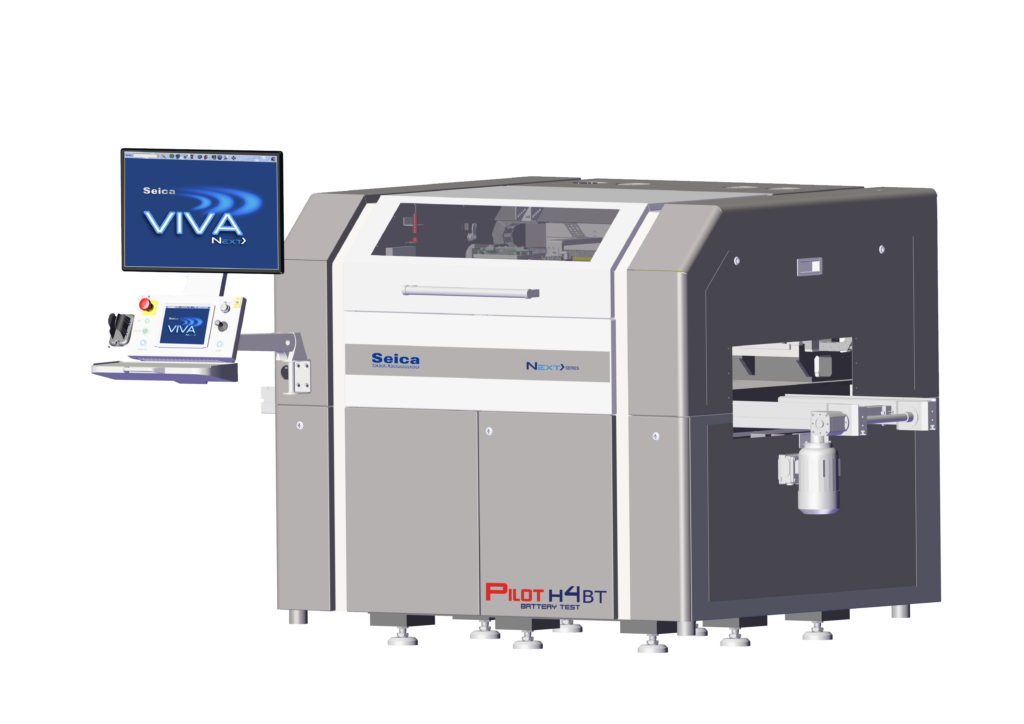

PILOT H4 BT--電動汽車(EV)電池測試

PILOT H4 BT FOR EV BATTERY TEST

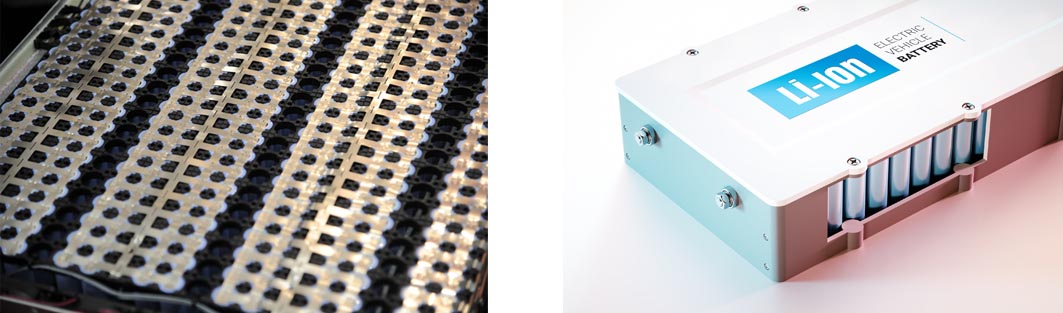

電動汽車電池制造商生產從圓柱形到棱柱形和袋裝的多種類型的電池系列。所有這些不同的電池組都是通過焊接單個電池的過程制造的,這個過程被稱為bonding,在這種工藝中,必須進行電子測試以驗證所有bonding的質量。

PILOT H4 BT Next>是靈活性和中/高產量的完美平衡。


得益于市場上最先進的測量系統,它能夠在幾毫秒內以并行模式運行多μΩ測試測量(4線測試),從而最大限度地減少測試整個電池模塊所需的時間。PILOT H4 BT 的靈活性使該系統也成為研發部門和維修站的完美選擇。

四個飛針探頭直接測量

該系統具有多達4 個由同步無刷電機(XYZ) 驅動的獨立測試探頭,以提供高水平的動態響應。四個探頭中的每一個都具有一個用于bonding測試(4 線開爾文測試)的同軸或雙探頭。

bonding測試

測試儀的目的是測量電池最重要的參數之一:bonding阻抗。

每個探頭都配備:

? 一個熱穩定和絕緣電阻計,可以測量單個電芯與匯流排的連接阻抗。 可以以 0.5 μOhmΩ 的分辨率和高精度區分10 μOhmΩ 電阻值。

? 一個 200 MHz 數字信號處理器 (DSP) 用于處理模擬測量,通過1GB以太網與系統PC連接,實現快速高效的數據處理。

VIVA>NEXT> 軟件和MES集成選項

PILOT H4 BT NEXT> 測試系統與 Seica其他解決方案一樣,使用VIVA>NEXT> 平臺,該平臺提供兩種認證方法,需通過Seica 專有的圖形編輯器 MY VIEW 管理和認證登錄賬戶的管理權限:

1.標準Windows認證

2.新的“VIVA用戶認證”,客戶可以通過它選擇定義管理員和操作員權限的用戶名及密碼。

由于客戶通過 MES 軟件管理生產和物料流,Seica PILOT H4 BT NEXT> 可以連接到客戶MES(制造執行系統)。 通過其專有的整合機制,Seica 可以兼容所有客戶的MES 平臺。

Ask for the Technical Data Sheet sales@seica.com.
